Baugruppe Südzug

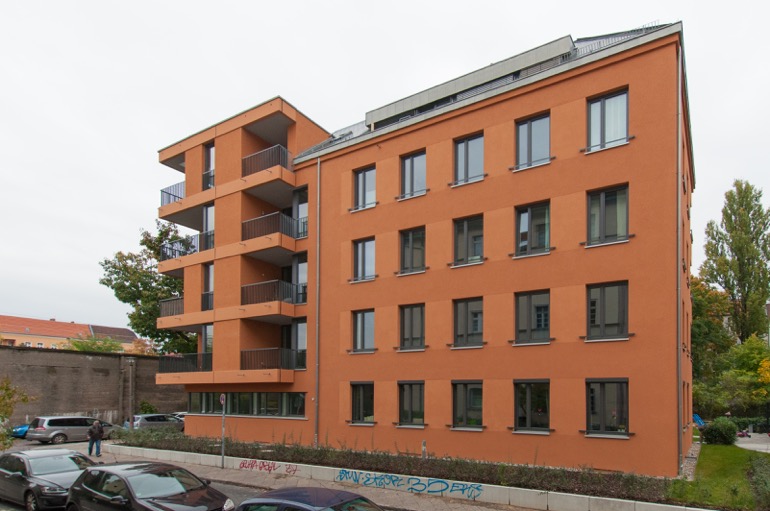

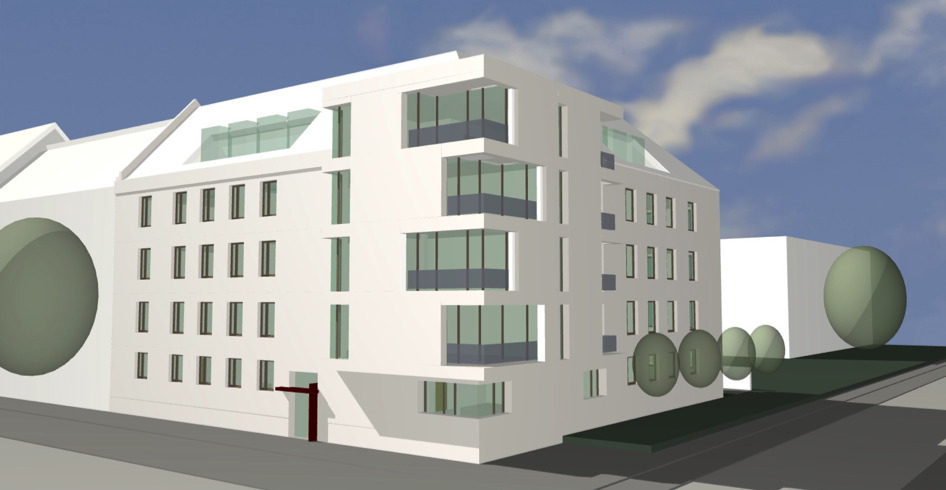

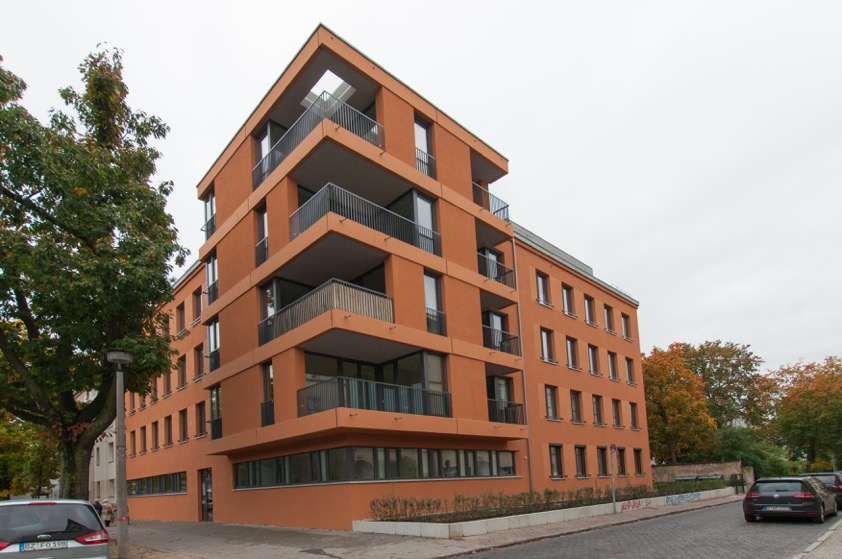

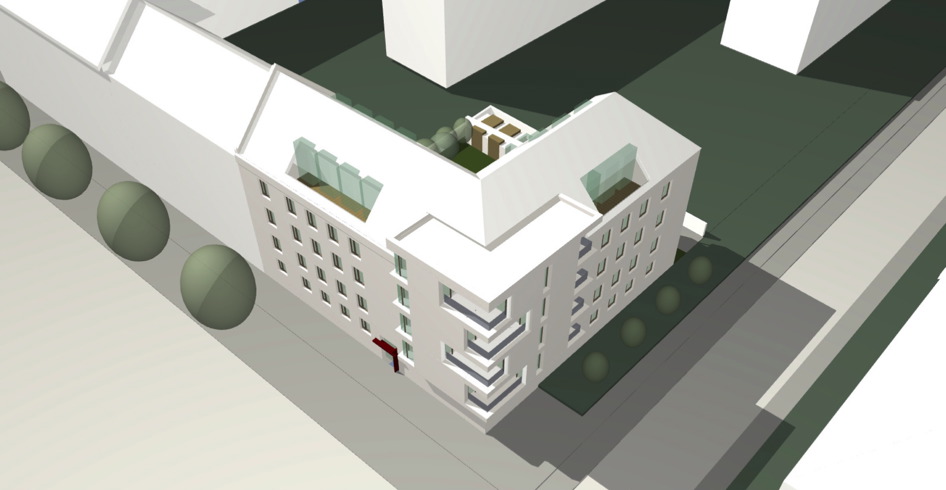

Neubau eines Mehrfamilienhauses einer Baugruppe in Berlin - Treptow. Das Wohnhaus besteht aus einem Keller-, 4 Ober- sowie einem Dachgeschoss und gliedert sich in 16 Wohn- mit 2 Gewerbeeinheiten. Das Gebäude wird in massiver Bauweise errichtet. Die Decken werden aus Stahlbeton hergestellt. Die Außenwände werden aus 20 cm KS-Mauerwerk mit 16 cm WDVS und im KG aus 25 cm Stahlbetonwänden ausgeführt.

Die Dachkonstruktion wird als Holz-Satteldach hergestellt. Das Dachgeschoss ist vollständig ausgebaut und wird als Wohnraum genutzt. Die Dämmung des Dachs erfolgt mit 24 cm Zwischensparrendämmung und 5 cm Aufsparrendämmung. Die Bodenplatte wird durch eine 20 cm dicke Stahlbetonplatte mit 10 cm Dämmstoff hergestellt. Die Fenster sind als Kunststofffenster mit einer 3-Scheiben-Isolierverglasung geplant. Das Gebäude erreicht KfW–EH 70 Qualität.

PROJEKTDATEN

• NF: 2114 m²
• BGF: 2928 m²
• Entwurfsverfasser: dkst Architekten
• KGR 300 + 400: ca. 3.300.000 €
• Fertigstellung: 2015

 DIENSTLEISTUNG

• Tragwerksplanung
• Wärme- und Schallschutznachweis
• Erstellen v. Schal-, Bewehrungs-, Detailplänen
